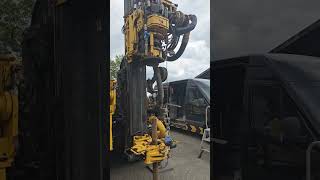

Technische specificatie Conrad Boxer 200 Spoelboorinstallatie.

Conrad Stanen levert binnen Europa de innovatie en kwalitatieve hoogwaardige
boorstellingen. De aangeboden machine is voorzien van:

• Hydraulisch aangedreven rupsonderstel met draaikrans, uitgevoerd met rubber
gevulkaniseerde platen rupsplaatbreedte 500 mm, lengte rupsonderstel ca.
2.870 mm

• Transportgegevens L x B x H
Gewicht
: ca. 7,5m. x 2,3m x 2,9m.
: ca. 14 ton, inclusief ca 200 meter 3” spoelboorpijpen

• Een Iveco NEF 45 ENT – Tier 4A/Stage III B- common rail industriële
dieselmotor met een vermogen van ca. 125 kW/170 pk bij 2200 rpm.

• Accuraat en betrouwbaar hydraulisch systeem, uitgevoerd met alle benodigde
componenten zoals RVS hydrauliektank, filters, gangbare stuurventielen,
regelkleppen, olieluchtkoeler, etc.

• IQAN besturingssysteem, dit moderne elektrische besturingssysteem biedt de
mogelijkheid om middels het CANbus systeem de functies van de
boorinstallatie te kunnen aansturen, te monitoren en te automatiseren. Op het
bedieningsscherm zijn dieselmotor gegevens, snelheden, posities en drukken
eenvoudig af te lezen. Tevens is het mogelijk om op het bedieningsscherm
functies gemakkelijk instelbaar te maken.

• Radiografische bedieningsunit t.b.v. het bedienen van de rupsaandrijving, alle
belangrijke boorfuncties manipulator en het bedienen van het opstellen /
afstempelen van de boorinstallatie.

• Vast bedieningspaneel voorzien van het bij A5 genoemd bedieningsscherm en
t.b.v. een aantal nevenfuncties en contactslot dieselmotor. De benodigde
manometers voor het aflezen van de boorfunctie belastingen zijn tevens in dit
paneel opgenomen. Paneel is afsluitbaar ter bescherming tegen vandalisme.

• Voorzien van een hydraulisch bediende telescopische (uitschuifbare)
topomloopschijf constructie teneinde de omloopschijf van de lier circa 500 mm
uit het boorgat centrum te verplaatsen. Kroonschijfconstructie is in onbelaste
situatie hydraulisch bediend 270° te roteren

• De mast kan over 0,4 meter in hoogte traploos versteld worden middels een
hydraulische cilinder.

• Verticale bewegingsmechanisme boorkop geschiedt middels een hydrauliek
cilinder met staalkabel overbrenging, bevestigd aan de loopwagen met
boorkop.
Effectieve slag
Maximale trekkracht
: 5,2 meter
: 5.000 daN
Maximale drukkracht
: 3.000 daN
Cilinder is voorzien van nauwkeurig regelbaar vrij zakken van de boorkop.

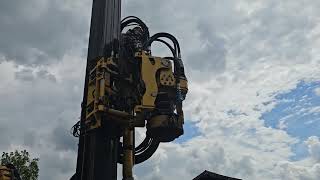

• 4 inch boorkop met 100 mm. doorlaat, koppel ca. 340 daNm, max toerental ca. 130
omw/min.

• Hydraulisch bediende elevatie inrichting waarmee de boorkop vanuit de normale
verticale stand over een hoek van ca. 45° naar een horizontale stand gezwenkt kan
worden. Deze voorziening is wenselijk teneinde het in- en uitbouwen van boorbeitels
e.d. te vergemakkelijken.

• Hydraulisch bediende spanklem, zit direct onder tegen de boorkop gemonteerd, met
als doel het in- en uitbouwen van de 3” spuitboorpijpen. De spanklem is voorzien van
6 stuks geharde stalen klembekken.

• Hydraulisch aangedreven telescopische uitschuifbare en roterende lier ten behoeve van
het manoeuvreren van hulp en boorgereedschap. Max. trekkracht 1000 daN, 30 meter
kabel Ø8 mm
.
• Hydraulisch bediende afvangklem t.b.v. de 3” spuitboorpijpen, gemonteerd aan de
onderzijde van de mast op zodanige wijze dat beide klemhelften opzij kunnen
scharnieren. Hierbij komt het boorgat vrij. Klem is voorzien van geharde stalen
klembekken.

• De hydraulisch geactiveerde boorbuismanipulator pakt radiografisch bediend
de 3” boorbuizen uit het magazijn en brengt ze exact onder de boorkop
Halfautomatische bediening van de boorbuismanipulator waarmee, na visuele
controle, met één commando te geven de boorpijp uit het magazijn gehaald en
rechtovereind gezet wordt (inbouw procedure) tijdens het uitbouwen van de
boorstreng verloopt dit in omgekeerde volgorde

• Een automatisch vetsmeersysteem die op alle draaipunten incl. manipulator(handjes)
wordt aangesloten. Het systeem is uitgevoerd met vetpomp met een reservoirinhoud
van ca. 6 kg. Leidingwerk uitgevoerd met kunststof leidingen, hogedrukslang en stalen
leidingen.
